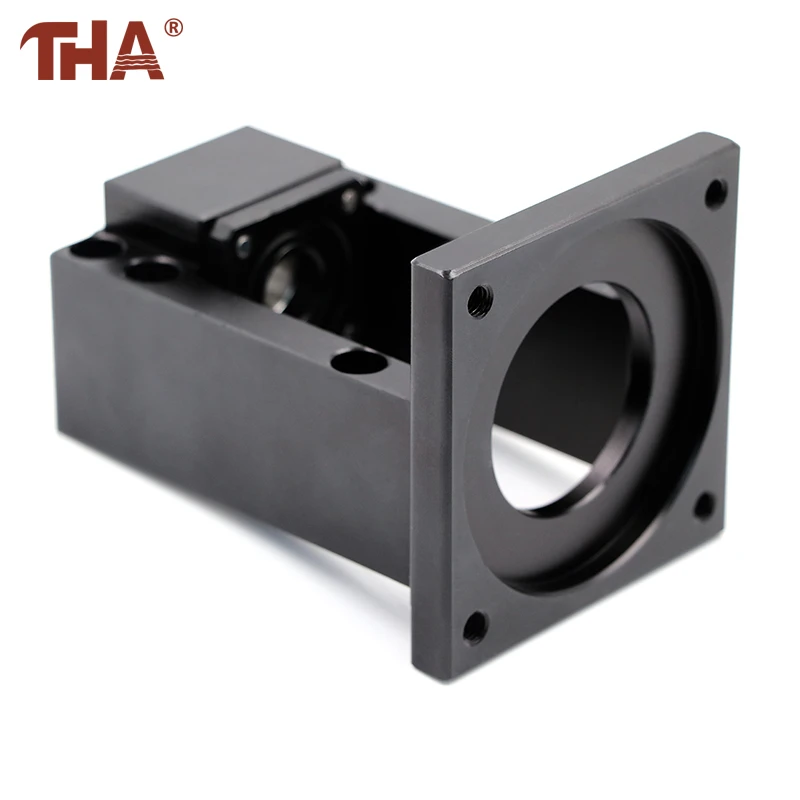

BC15Z Vidalı Tahrik Koltuğu

Ürün Detayları

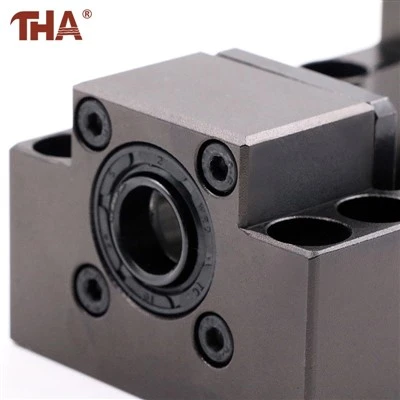

Muhafaza 6063 T6 alüminyum alaşımından işlenmiştir. İçeride, 6002ZC veya 7002AC rulman düzenlemesi bilyalı vidanın işlenmiş ucunu destekler. S45C çelik kilit somunu, tespit plakası ve rondela düzeneği sabitlerken kauçuk sızdırmazlık halkası yatak konumu etrafındaki kirlenmenin sınırlandırılmasına yardımcı olur.



İki konfigürasyon listelenmiştir. BC15ZC AC 80, D70 ve D1 90. çizim referanslarını kullanır. BC15ZC AC 86, D73 ve D2 69.6.'yi kullanır. Her ikisi de BK15 sabit uç düzenine karşılık gelir ve dört adet M6 motor montaj deliği kullanır.



Ürün Açıklaması

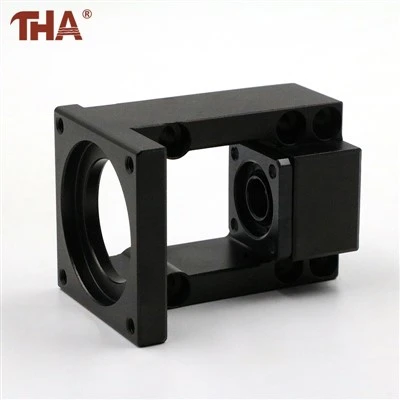

Ayrı bir motor braketinden farklı olarak bu koltuk, tahrik tertibatı içerisinde birbiriyle ilişkili iki işlevi yerine getirir. Ön flanşı motor montaj yüzeyini sağlarken, iç yatak konumu bilyalı vidanın sabit ucunu konumlandırır ve destekler.



Sipariş vermeden önce motor flanşını, pilot çapını, montaj-delik konumlarını ve işlenmiş vida-uç boyutlarını ürün çizimiyle karşılaştırın. 80 ve 86 versiyonları yalnızca bilyalı vida çapına bağlı olarak birbirinin yerine kullanılamaz.



Ürün Bilgileri

Öğe	Şartname
Seri	BC15Z
Mevcut Sürümler	BC15ZC AC 80 ve BC15ZC AC 86
Muhafaza Malzemesi	6063 T6 alüminyum alaşımı
İç Rulmanlar	Versiyona göre 6002ZC veya 7002AC
Rulman Malzemesi	GCr15 rulman çeliği
Tutma Bileşenleri	S45C çeliği
Fok	Kauçuk sızdırmazlık halkası
Sabit Uç Formatı	BK15
Motor Montajı	Dört M6 deliği
AC 80 Çizim Referansları	D70 ve D1 90
AC 86 Çizim Referansları	D73 ve D2 69.6
Ana Fonksiyon	Motor montajı ve vidalı sabit uç desteği







SSS

Sipariş vermeden önce hangi bilgiler gereklidir?

Lütfen motor modelini, motor flanş boyutlarını, pilot çapını, montaj-deliği konumlarını ve işlenmiş bilyalı vida ucunun çizimini sağlayın.

AC 80 ve AC 86 versiyonları birbiriyle değiştirilebilir mi?

Hayır. Motor-yan boyutları farklılık gösterdiğinden seçimin motor flanşına ve ürün çizimine uygun olması gerekir.

Koltuk müşterinin çizimine göre üretilebilir mi?

OEM/ODM altında müşteri çizimlerine göre üretim yapıyoruz ve standart ölçüler için tek parça kadar küçük siparişleri kabul ediyoruz.

Teslimat süresi nasıl onaylanır?

Seçilen versiyona ve sipariş miktarına göre teslimat süresi için lütfen bizimle iletişime geçin.
